【产品概述】

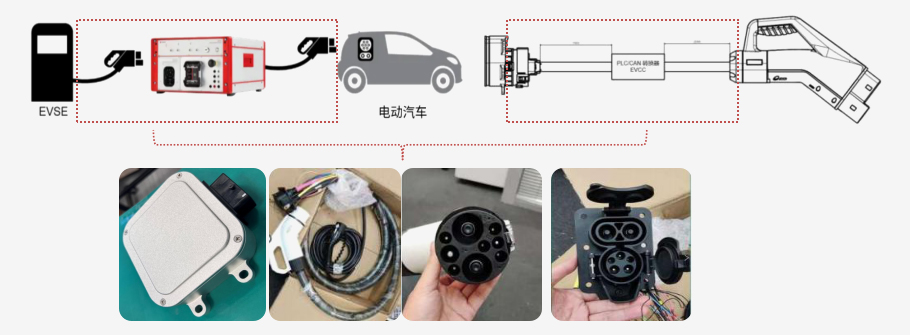

  □应用于新能源汽车三电系统的充电控制系统，由EVCC控制模块、标准转换枪线构成

  □EVCC模块用于实现 EV（Electrical Vehicle）国标接口和欧洲CCS（Combined Charging System） 标准的充电桩 EVSE(Electric Vehicle Supply Equipment)之间的直流充电控制

  □转换枪线用于实现不同枪头间转换：欧标转国标、美标转国标

【EVCC技术规格】

  □EVCC模块从EVSE枪头提供的控制信号线CP、PP、PE，来模拟国标车所需的信号进行控制， 并使用EVSE枪头中交流、直流能量传输线束通过OBC给高压动力电池充电，整车控制器可以对充电过程进行全程监控。
  □EVCC模块通过CAN总线控制输出电压和输出电流，并且通过CAN通信实现与BMS、VCU的信息交互，以及反馈工作状态。
  □支持以下多种功能/特性：低压输入、CP/CP1 功能、电子锁控制、温度检测、唤醒功能、多方式唤醒、UDS 和 Bootloader 功能、输入输出过/欠压保护、输出短路保护

【标准转换枪线技术规格】

  □具有体积小，重量轻，效率高，充电稳定，寿命长，防护等级高，可靠性高，抗震能力强等特点。

  □具有多种保护功能： 输入过、欠压保护，输出过、欠压保护，输出短路保护等
  □满足国标直流充电控制的通讯和硬件接口 GB/T 18487.1-2015，GB/T 27930-2015等标准；
  □满足欧标 CCS 直流充电控制的通讯和硬件接口 IEC 61851，DIN 70121,ISO15118(直 流部分) ) 等标准；
  □PLC 根据 IEC 61851.1-2015 模拟接口信号给 OBC；
  □控制系统低功耗设计，静态电流小于 250uA；
  □支持满足客户要求的诊断、标定功能和程序刷新功能；
  □支持功能自检；
  □支持功能和硬件诊断；
  □支持在线更新程序；
  □IP67 防护等级；
